决策树

本章内容
决策树简介
在数据集中度量一致性
使用递归构造决策树
使用Matplotlib绘制树形图

决策树(Decision tree)是一种非参数的监督学习方法，它主要用于分类和回归。决策树的目的是构造一种模型，使之能够从样本数据的特征属性中，通过学习简单的决策规则——IF THEN规则，也可以认为是定义在特征空间与类空间上的条件概率分布。本文主要讲解如何在实际环境中应用决策树算法，同时涉及如何使用Python工具和相关机器学习术语，算法原理详见决策树原理详解。

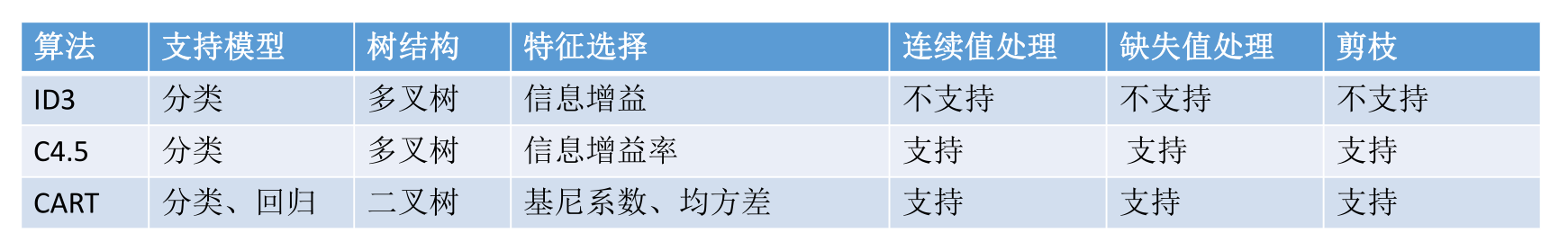

决策树算法主要包括三个部分：特征选择、树的生成、树的剪枝。常用算法有 ID3、C4.5、CART。

Github代码获取

https://github.com/Ivan020121/Machine-Learning/tree/main/Decision%20tree

决策树的构造

决策树学习的算法通常是一个递归地选择最优特征，并根据该特征对训练数据进行分割，使得各个子数据集有一个最好的分类的过程。这一过程对应着对特征空间的划分，也对应着决策树的构建。

决策树
优点：计算复杂度不高，输出结果易于理解，对中间值的缺失不敏感，可以处理不相关特征数据。
缺点：可能会产生过度匹配的问题。
适用数据类型：数值型和标称型。

首先：确定当前数据集上的决定性特征，为了得到该决定性特征，必须评估每个特征，完成测试之后，原始数据集就被划分为几个数据子集，这些数据子集会分布在第一个决策点的所有分支上，如果某个分支下的数据属于同一类型，则无需进一步对数据集进行分割，如果不属于同一类，则要重复划分数据子集，直到所有相同类型的数据均在一个数据子集内。

决策树的一般流程
(1) 收集数据：可以使用任何方法。比如想构建一个相亲系统，我们可以从媒婆那里，或者通过参访相亲对象获取数据。根据他们考虑的因素和最终的选择结果，就可以得到一些供我们利用的数据了。
(2)准备数据：收集完的数据，我们要进行整理，将这些所有收集的信息按照一定规则整理出来，并排版，方便我们进行后续处理。
(3) 分析数据：可以使用任何方法，决策树构造完成之后，我们可以检查决策树图形是否符合预期。
(4) 训练算法：这个过程也就是构造决策树，同样也可以说是决策树学习，就是构造一个决策树的数据结构。
(5) 测试算法：使用经验树计算错误率。当错误率达到了可接收范围，这个决策树就可以投放使用了。
(6)使用算法：此步骤可以使用适用于任何监督学习算法，而使用决策树可以更好地理解数据的内在含义。

创建分支的伪代码createBranch()如下图所示：

检测数据集中每个子项是否属于同一类：
    If so return 类标签：
    Else
        寻找划分数据集的最好特征
        划分数据集
        创建分支节点
            for 每个划分的子集
                调用函数createBranch()并增加返回结果到分支节点中
            return 分支节点

信息增益

划分数据集的大原则是：将无序数据变得更加有序，但是各种方法都有各自的优缺点，信息论是量化处理信息的分支科学，在划分数据集前后信息发生的变化称为信息增益，获得信息增益最高的特征就是最好的选择，，集合信息的度量方式称为香农熵，或者简称熵。

计算给定数据集的香农熵

from math import log

def calcShannonEnt(dataSet):
    numEntries = len(dataSet)
    labelCounts = {}
    # the number of unique elements and their occurance
    for featVec in dataSet:
        currentLabel = featVec[-1]
        if currentLabel not in labelCounts.keys(): labelCounts[currentLabel] = 0
        labelCounts[currentLabel] += 1
    shannonEnt = 0.0
    for key in labelCounts:
        prob = float(labelCounts[key])/numEntries
        # log base 2
        shannonEnt -= prob * log(prob,2)
    return shannonEnt

得到熵之后，我们就可以按照获取最大信息增益的方式划分数据集。另一个度量集合无序性的方法是基尼不纯度(Gini impurity),简单地说就是从一个数据集中随机选取子项，度量其被错误分类到其他组里的概率。

划分数据集

分类算法除了需要测量信息熵，还需要划分数据集，度量划分数据集的熵，以便判断按照哪个特征划分数据集是最好的划分方式。
按照给定特征划分数据集

def splitDataSet(dataSet, axis, value):
    retDataSet = []
    for featVec in dataSet:
        if featVec[axis] == value:
            # chop out axis used for splitting
            reducedFeatVec = featVec[:axis]
            reducedFeatVec.extend(featVec[axis+1:])
            retDataSet.append(reducedFeatVec)
    return retDataSet

函数splitDataSet()需要三个输入参数：待划分的数据集、划分数据集的特征、需要返回的特征的值。
接下来我们需要遍历整个数据集，循环计算香农熵和splitDataSet(),找到最好的划分方式。
选择最好的数据集划分方式

def chooseBestFeatureToSplit(dataSet):
    # the last column is used for the labels
    numFeatures = len(dataSet[0]) - 1
    baseEntropy = calcShannonEnt(dataSet)
    bestInfoGain = 0.0; bestFeature = -1
    # iterate over all the features
    for i in range(numFeatures):
        # create a list of all the examples of this feature
        featList = [example[i] for example in dataSet]
        # get a set of unique values
        uniqueVals = set(featList)
        newEntropy = 0.0
        for value in uniqueVals:
            subDataSet = splitDataSet(dataSet, i, value)
            prob = len(subDataSet)/float(len(dataSet))
            newEntropy += prob * calcShannonEnt(subDataSet)
            # calculate the info gain; ie reduction in entropy
        infoGain = baseEntropy - newEntropy
        # compare this to the best gain so far
        if (infoGain > bestInfoGain):
            # if better than current best, set to best
            bestInfoGain = infoGain
            bestFeature = i
            # returns an integer
    return bestFeature

函数chooseBestFeatureToSplit()实现选取特征，划分数据集，计算得出最好的划分数据集的特征。

递归构建决策树

从数据集构造决策树算法所需的子功能模块工作原理如下：得到原始数据集，然后基于最好的属性值划分数据集，由于特征值可能多于两个，因此可能存在大于两个分支的数据集划分，第一次划分之后，数据将被向下传递到树分支的下一个节点，在此节点在此划分数据，因此可以使用递归的原则处理数据集。
递归结束的条件是：程序完全遍历所有划分数据集的属性，或者每个分支下的所有实例都具有相同的分类，如果所有实例具有相同的分类，则得到一个叶子节点或者终止块，任何到达叶子节点的数据必然属于叶子节点的分类。
创建树的函数代码

def createTree(dataSet,labels):
    classList = [example[-1] for example in dataSet]
    if classList.count(classList[0]) == len(classList):
        # stop splitting when all of the classes are equal
        return classList[0]
    # stop splitting when there are no more features in dataSet
    if len(dataSet[0]) == 1:
        return majorityCnt(classList)
    bestFeat = chooseBestFeatureToSplit(dataSet)
    bestFeatLabel = labels[bestFeat]
    myTree = {bestFeatLabel:{}}
    del(labels[bestFeat])
    featValues = [example[bestFeat] for example in dataSet]
    uniqueVals = set(featValues)
    for value in uniqueVals:
        # copy all of labels, so trees don't mess up existing labels
        subLabels = labels[:]
        myTree[bestFeatLabel][value] = createTree(splitDataSet(dataSet, bestFeat, value),subLabels)
    return myTree

函数createTree()使用两个输入参数：数据集合和标签列表。标签列表包含了数据集中所有特征的标签，算法本身并不需要这个变量，但是为了给出数据明确的含义，我们将它作为一个输入参数提供。

在Python中使用Matplotlib注解绘制树形图

通过字典表示决策树非常不易于理解，而且直接绘制图形也比较困难。因此我们使用Matplotlib库创建树形图，决策树的主要优点就是直观易于理解，如果不能将其直观的显示出来，就无法发挥其优势。

决策树的范例

Matplotlib注解

Matplotlib提供了一个非常有用的注解工具annotations，它可以在数据图像上添加文本注解。通过注解功能绘制树形图，它可以对文字着色并提供多种形状以供选择，而且可以反转箭头将它指向文本框而不是数据点。
使用文本注解绘制树节点

import matplotlib.pyplot as plt

decisionNode = dict(boxstyle="sawtooth", fc="0.8")
leafNode = dict(boxstyle="round4", fc="0.8")
arrow_args = dict(arrowstyle="<-")

def plotNode(nodeTxt, centerPt, parentPt, nodeType):
    createPlot.ax1.annotate(nodeTxt, xy=parentPt,  xycoords='axes fraction',
             xytext=centerPt, textcoords='axes fraction',
             va="center", ha="center", bbox=nodeType, arrowprops=arrow_args )

def createPlot(inTree):
    fig = plt.figure(1, facecolor='white')
    fig.clf()
    axprops = dict(xticks=[], yticks=[])
    createPlot.ax1 = plt.subplot(111, frameon=False, **axprops)    #no ticks
    #createPlot.ax1 = plt.subplot(111, frameon=False) #ticks for demo puropses
    plotTree.totalW = float(getNumLeafs(inTree))
    plotTree.totalD = float(getTreeDepth(inTree))
    plotTree.xOff = -0.5/plotTree.totalW; plotTree.yOff = 1.0;
    plotTree(inTree, (0.5,1.0), '')
    plt.show()

代码定义了描述树节点格式的常量，然后定义plotNode()函数执行了实际的绘图功能，该函数需要一个绘图区，该区域由全局变量createPlot.ax1定义。

构造注解树

绘制一棵完整的树需要一些技巧，必须知道有多少个叶节点，以便可以正确定义x轴的长度；我们还需要知道书有多少层，以便可以正确确定y轴的高度。
这里我们定义两个新函数getNumLeafs()和getTreeDepth()，来获取叶节点的数目和树的层数。
获取叶节点的数目和树的层数

def getNumLeafs(myTree):
    numLeafs = 0
    firstStr = myTree.keys()[0]
    secondDict = myTree[firstStr]
    for key in secondDict.keys():
        if type(secondDict[key]).__name__=='dict':#test to see if the nodes are dictonaires, if not they are leaf nodes
            numLeafs += getNumLeafs(secondDict[key])
        else:   numLeafs +=1
    return numLeafs

def getTreeDepth(myTree):
    maxDepth = 0
    firstStr = myTree.keys()[0]
    secondDict = myTree[firstStr]
    for key in secondDict.keys():
        if type(secondDict[key]).__name__=='dict':#test to see if the nodes are dictonaires, if not they are leaf nodes
            thisDepth = 1 + getTreeDepth(secondDict[key])
        else:   thisDepth = 1
        if thisDepth > maxDepth: maxDepth = thisDepth
    return maxDepth

简单数据集绘制的树形图
plotTree函数

def plotMidText(cntrPt, parentPt, txtString):
    xMid = (parentPt[0]-cntrPt[0])/2.0 + cntrPt[0]
    yMid = (parentPt[1]-cntrPt[1])/2.0 + cntrPt[1]
    createPlot.ax1.text(xMid, yMid, txtString, va="center", ha="center", rotation=30)

def plotTree(myTree, parentPt, nodeTxt):#if the first key tells you what feat was split on
    numLeafs = getNumLeafs(myTree)  #this determines the x width of this tree
    depth = getTreeDepth(myTree)
    firstStr = myTree.keys()[0]     #the text label for this node should be this
    cntrPt = (plotTree.xOff + (1.0 + float(numLeafs))/2.0/plotTree.totalW, plotTree.yOff)
    plotMidText(cntrPt, parentPt, nodeTxt)
    plotNode(firstStr, cntrPt, parentPt, decisionNode)
    secondDict = myTree[firstStr]
    plotTree.yOff = plotTree.yOff - 1.0/plotTree.totalD
    for key in secondDict.keys():
        if type(secondDict[key]).__name__=='dict':#test to see if the nodes are dictonaires, if not they are leaf nodes
            plotTree(secondDict[key],cntrPt,str(key))        #recursion
        else:   #it's a leaf node print the leaf node
            plotTree.xOff = plotTree.xOff + 1.0/plotTree.totalW
            plotNode(secondDict[key], (plotTree.xOff, plotTree.yOff), cntrPt, leafNode)
            plotMidText((plotTree.xOff, plotTree.yOff), cntrPt, str(key))
    plotTree.yOff = plotTree.yOff + 1.0/plotTree.totalD
#if you do get a dictonary you know it's a tree, and the first element will be another dict

函数createPlot()是我们使用的主函数，它调用了ployTree()，函数又依次调用了前面的函数plotMidText()。

测试和存储分类器

使用决策树构建分类器后，将其用于实际数据的分类。

测试算法：使用决策树执行分类

依靠训练数据构造了决策树之后，我们可以将它用于实际数据的分类。在执行数据分类时，需要使用决策树以及用于构造决策树的标签向量。然后，程序比较测试数据与决策树上的数值，递归执行该过程直到进入叶子节点；最后将测试数据定义为叶子节点所属的类型。
使用决策树的分类函数

def classify(inputTree,featLabels,testVec):
    firstStr = inputTree.keys()[0]
    secondDict = inputTree[firstStr]
    featIndex = featLabels.index(firstStr)
    key = testVec[featIndex]
    valueOfFeat = secondDict[key]
    if isinstance(valueOfFeat, dict):
        classLabel = classify(valueOfFeat, featLabels, testVec)
    else: classLabel = valueOfFeat
    return classLabel

使用算法：决策树的存储

构造决策树是很耗时的任务，即使处理很小的数据集，如前面的样本数据，也要花费几秒的时间，如果数据集很大，将会耗费很多计算时间。然而用创建好的决策树解决分类问题，则可以很快完成。因此，为了节省计算时间，最好能够在每次执行分类时调用已经构造好的决策树。为了解决这个问题，需要使用Python模块picke序列化对象，序列化对象可以在磁盘上保存对象，并在需要的时候读取出来。任何对象都可以执行序列化操作，字典对象也不例外。
使用pickle模块存储决策树

def storeTree(inputTree,filename):
    import pickle
    fw = open(filename,'w')
    pickle.dump(inputTree,fw)
    fw.close()

def grabTree(filename):
    import pickle
    fr = open(filename)
    return pickle.load(fr)

通过上面的代码，我们可以将分类器存储在硬盘上,而不用每次对数据分类时重新学习一遍，这也是决策树的优点之一，我们可以预先提炼并存储数据集中包含的知识信息，在需要对事物进行分类时再使用这些知识。

总结

优点

(1) 易于理解和解释，决策树可以可视化。
(2) 几乎不需要数据预处理。其他方法经常需要数据标准化，创建虚拟变量和删除缺失值。
(3) 使用树的花费（例如预测数据）是训练数据点(data points)数量的对数。
(4) 可以同时处理数值变量和分类变量。其他方法大都适用于分析一种变量的集合。
(5) 可以处理多值输出变量问题。
(6) 使用白盒模型。如果一个情况被观察到，使用逻辑判断容易表示这种规则。相反，如果是黑盒模型（例如人工神经网络），结果会非常难解释。
(7) 即使对真实模型来说，假设无效的情况下，也可以较好的适用。

缺点

(1) 决策树学习可能创建一个过于复杂的树，并不能很好的预测数据。也就是过拟合。修剪机制（现在不支持），设置一个叶子节点需要的最小样本数量，或者数的最大深度，可以避免过拟合。
(2) 决策树可能是不稳定的，因为即使非常小的变异，可能会产生一颗完全不同的树。这个问题通过decision trees with an ensemble来缓解。
(3) 学习一颗最优的决策树是一个NP-完全问题under several aspects of optimality and even for simple concepts。因此，传统决策树算法基于启发式算法，例如贪婪算法，即每个节点创建最优决策。这些算法不能产生一个全家最优的决策树。对样本和特征随机抽样可以降低整体效果偏差。
(4) 概念难以学习，因为决策树没有很好的解释他们，例如，XOR, parity or multiplexer problems.
(5) 如果某些分类占优势，决策树将会创建一棵有偏差的树。因此，建议在训练之前，先抽样使样本均衡。

---
